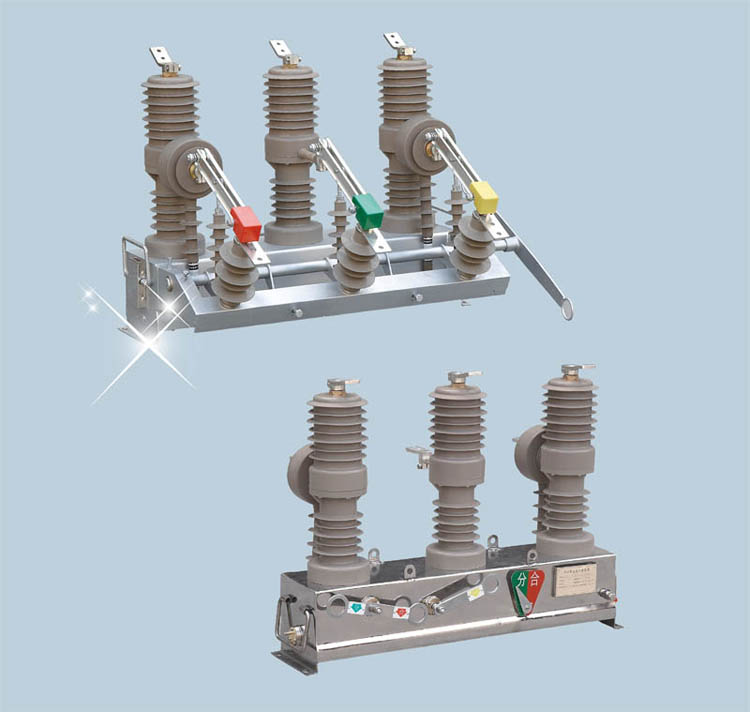

ZW32-12柱式高壓真空斷路器
產品概述:
產品概述
ZW32-12、ZW32-12G系列柱式戶外高壓真空斷路器是三相交流50Hz、額定電壓12kV的戶外高壓開關設備。適用于開斷、關合城市或農村配電系統的負荷電流、過載電流、短路電流。
技術參數
| 名稱 | 單位 | ZW32-12(G)/T400-12.5 | ZW32-12(G)/T630-16 | ZW32-12(G)/T630-20 | |
| 額定電壓 | kV | 12 | |||
| 額定電流 | A | 400 | 630 | 630 | |
| 額定短路開斷電流 | kA | 12.5 | 16 | 20 | |
| 額定短中關合電流（峰值） | 31.5 | 40 | 50 | ||
| 額定峰值耐受電流 | 31.5 | 40 | 50 | ||
| 額定短時耐受電流 | 12.5 | 16 | 20 | ||
| 額定短路持續時間 | S | 4 | |||
| 額定絕緣水平 | 雷電沖擊耐受電壓（峰值） | kV | 相間、對地75，斷口85 | ||
| 1min工頻耐受電壓 | 相間、對地42，斷口48 | ||||
| 額定操作順序 | 分 -0.3s- 合 -180s- 合分（電動機構） | ||||
| 額定短路電流開斷次數 | 次 | 30 | |||
| 機械壽命 | 10000 | ||||
| 額定操作電壓（分合線圈） | v | DC220,100, AC220 | |||
| 動靜頭允許磨損累計厚度 | mm | 3 | |||
| 過電流脫扣器額定電流 | A | 5 | |||
| 電流互感器電流比 | 200/5 400/5 600/5 | ||||
| 觸頭開距 | mm | 9±1 | |||
| 觸頭超程 | 2±0.5 | ||||
| 平均分閘速度 | m/s | 1.2±0.3 | |||
| 平均合閘速度 | 0.6±0.2 | ||||
| 分閘時間 | ms | 30-60 | |||
| 合閘時間 | 20-40 | ||||
| 合閘彈跳時間 | ≤20 | ||||
| 三相分合閘同期性 | ≤2 | ||||
| 每相回路直流電阻 | μΩ | ≤80 | |||
| 儲能電機 | 額定電壓 | V | -220 | ||
| 額定功率 | W | 200 | |||
| 儲能時間 | S | ≤8 | |||
| 隔離開關 | 回路電阻（斷路器接線板至隔離開關進線板間） | μΩ | ≤120 | ||
| 三相刀閘合閘時中心偏擺量 | mm | ≤2 | |||
| 三相刀閘分、合閘同期性偏差 | ≤2 | ||||
| 導電部分對地絕緣距離 | ≥160 | ||||
| 斷口開距 | ≥200 | ||||
| 質量 | kg | 80 | |||

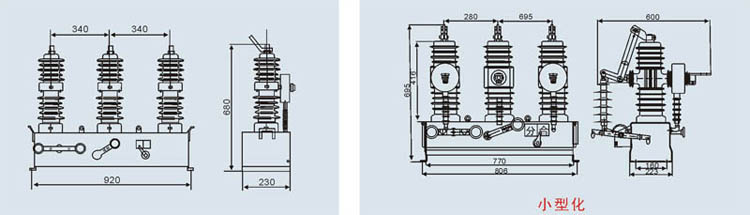

外形及安裝尺寸圖
訂貨須知事項：
訂貨時用戶應提供產品的型號、名稱、數量、開斷電流所配電流互感器電流比、規格、數量及準確級次，以及是否安裝過渡底架和過渡底架的高度尺寸等。用于舊站改造的用戶訂貨時應特別注明舊站原來的安裝尺寸。
