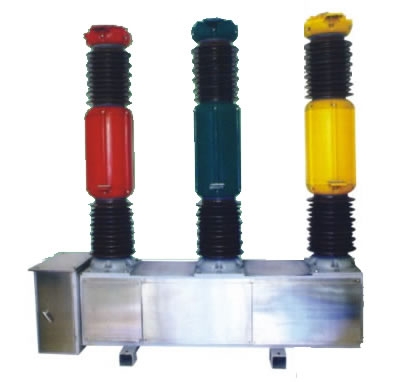

LW16-40.5型六氟化硫斷路器

產品概述:

.產品特點

LW16-40.5型六氟化硫斷路器為戶外瓷瓶支柱式結構,配CT10A型彈簧操動機構,機構與本體具有高型、平行、平行加長、垂直等多種布置形式，整體體積小，重量輕、結構簡單、操作功小、安裝調試方便。機械壽命5000次，適用于頻繁操作。

   采用旋?。o助壓氣自能式滅弧室，開斷性能優良，電壽命達21次,開合電容器組、電抗器組均無截流過電壓。

密封性能可靠，采用進口密封膠墊，靜密封采用“O”型密封圈結構，動密封采用“V”型密封圈帶彈簧壓力補償結構?；ジ衅鞯亩谓泳€(xiàn)板由進口模具采用壓力注射工藝生產，抗老化性能強，確保年漏氣率≤1%。

   產品整體采用全不銹鋼結構。緊固件、面板、外殼均為不銹鋼材料制成，內部支架為熱鍍鋅，永不銹蝕。

   內附互感器計量級鐵芯采用微晶合金高導磁性能材料，準確級可達0.2或0.2S級。產品每相可配2-4只電流互感器。





2.主要技術參數

序號	名      稱		單 位	數       據
1	額定電壓		kV	40.5
2	最高電壓		kV	40.5
3	額定絕 緣水平	雷電沖擊耐壓（全波峰值）	kV	185
		工頻耐壓（1分鐘）	kV	95
4	額定電流		A	1600      2000
5	機械壽命		次	3000
6	六氟化硫氣體額定壓力（20℃時表壓）		MPa	0.6±0.015
7	六氟化硫氣體補氣報警壓力（20℃時表壓）		MPa	0.55±0.015
8	六氟化硫氣體最低功能壓力		MPa	0.52±0.015
9	額定短路開斷電流		kA	25  31.5
10	額定短路關合電流（峰值）		kA	63
11	額定短時耐受電流（熱穩定電流）		kA	25
12	額定峰值耐受電流（動穩定電流）		kA	63
13	額定失步開斷電流		kA	6.3
14	額定短路開斷電流下的累計開斷次數		次	21
15	額定短路持續時間		S	4
16	合閘時間（額定操作電壓下）		S	≤0.15
17	分閘時間（額定操作電壓下）		S	≤0.06
18	額定操作順序			分-03s—合分 -180s—合分
19	額定開合單個電容器組電流		A	400
20	年漏氣率		% / 年	≤1
21	六氟化硫氣體水份含量（20℃時）		uL/L	≤150×10ˉ6
22	配CT10-A型彈簧操動機構的額定操作電壓			AC/DC:220V/110V
	>
	儲能電機電壓		V	AC/DC:110/220/380
23	六氟化硫氣體重量		Kg	6
24	斷路器（包括操動機構）重量		kg	1000



序號	型號	接線抽頭	電流比(A)	準確級次	額定二次負荷（Ω）	10%倍數
1	LR-35-100	K1-K2	50/5	1	0.4
		K1-K3	75/5	1	0.4
		K1-K4	100/5	0.5	0.6
2	LRB-35-100	K1-K2	50/5	10P	0.4	2
		K1-K3	75/5	10P	0.6	2
		K1-K4	100/5	10P	1.2	4
3	LR-35-200	K1-K2	100/5	0.5	0.6
		K1-K3	150/5	0.5	0.6
		K1-K4	200/5	0.5	0.8
4	LRB-35-200	K1-K2	100/5	10P	1.2	4
		K1-K3	150/5	10P	1.2	6
		K1-K4	200/5	10P	1.2	10
5	LR-35-300	K1-K2	100/5	0.5	0.8
		K1-K3	200/5	0.5	0.8
		K1-K4	300/5	0.5	0.8
6	LRB-35-300	K1-K2	100/5	10P	1.2	4
		K1-K3	200/5	10P	1.2	6
		K1-K4	300/5	10P	1.2	10
7	LR-35-400	K1-K2	200/5	0.5	1.2
		K1-K3	300/5	0.5	1.2
		K1-K4	400/5	0.5	1.2
8	LRB-35-400	K1-K2	200/5	10P	1.2	10
		K1-K3	300/5	10P	1.2	10
		K1-K4	400/5	10P	1.2	10
9	LR-35-500	K1-K2	300/5	0.5（0.2）	1.2
		K1-K3	400/5	0.5（0.2）	1.2
		K1-K4	500/5	0.5（0.2）	1.2
10	LRB-35-500	K1-K2	300/5	10P	1.2	10
		K1-K3	400/5	10P	1.2-1.6	10
		K1-K4	500/5	10P	1.2-1.6	10
11	LR-35-600	K1-K2	400/5	0.5（0.2）	1.2
		K1-K3	500/5	0.5（0.2）	1.2-1.6
		K1-K4	600/5	0.5（0.2）	1.2-1.6
12	LRB-35-600	K1-K2	400/5	10P	1.2-1.6	10
		K1-K3	500/5	10P	1.2-1.6	10
		K1-K4	600/5	10P	1.2-1.6	10
13	LR-35-800	K1-K2	600/5	0.5（0.2）	1.2-1.6
		K1-K3	700/5	0.5（0.2）	1.2-1.6
		K1-K4	800/5	0.5（0.2）	1.2-1.6
14	LRB-35-800	K1-K2	600/5	10P	1.2-1.6	10（15）
		K1-K3	700/5	10P	1.2-1.6	10（15）
		K1-K4	800/5	10P	1.2-1.6	10（15）
15	LR-35-1000	K1-K2	600/5	0.5（0.2）	1.2-1.6
		K1-K3	800/5	0.5（0.2）	1.2-1.6
		K1-K4	1000/5	0.5（0.2）	1.2-1.6
16	LRB-35-1000	K1-K2	600/5	10P	1.2-1.6	10（15）
		K1-K3	800/5	10P	1.2-1.6	10（15）
		K1-K4	1000/5	10P	1.2-1.6	10（15）
17	LR-35-1500	K1-K2	1000/5	0.5（0.2）	1.2-1.6	含 1250/5
		K1-K3	1200/5	0.5（0.2）	1.2-1.6
		K1-K4	1500/5	0.5（0.2）	1.2-1.6
18	LRB-35-1500	K1-K2	1000/5	10P	1.2-1.6	10（15）
		K1-K3	1200/5	10P	1.2-1.6	10（15）
		K1-K4	1500/5	10P	1.2-1.6	10（15）
19	LR-35-2000	K1-K2	1500/5	0.5（0.2）	1.2-1.6
		K1-K3	1800/5	0.5（0.2）	1.2-1.6
		K1-K4	2000/5	0.5（0.2）	1.2-1.6
