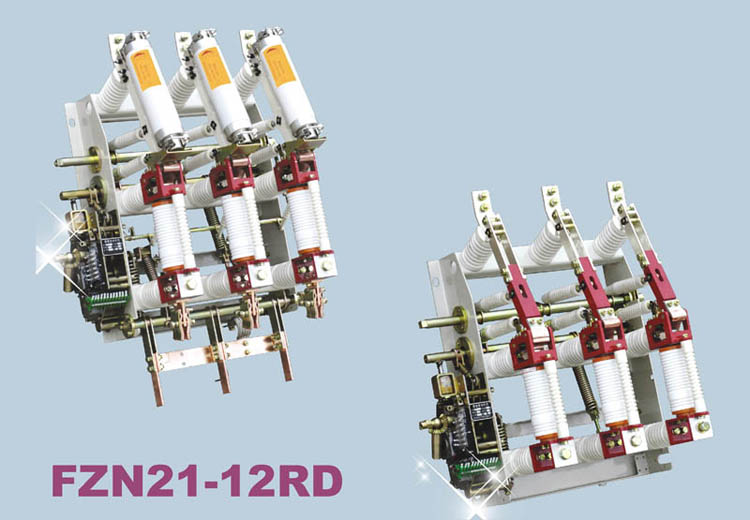

FZN21-12系列戶內高壓真空負荷開關
產品概述:
產品概述
FZN21-12D/T630-20型戶內高壓真空負荷開關系三相交流50Hz的戶內高壓開關設備，適合于額定電壓為12kV的配電系統中。開關具關合、承載、開斷負荷及過負荷電流的能力；亦可開斷、關合空載長線、空載變壓器及電容器。
FZN21-12DR/T125-31.5型戶內高壓真空負荷開關——熔斷器組合電器，是該負荷開關與熔斷器組合而成，除具有上述功能外還具有保護功能。
使用環境
海拔不超過1000米；
周?chē)諝鉁囟炔桓哂?40℃及不低于-10℃；
空氣相對溫度不大于90%的戶內場所（當溫度為+25℃）；
無導電性塵埃的環境中；
無破壞金屬和絕緣的腐蝕性氣體的物體；
無劇烈震動和沖擊的地方；
無燃燒與爆炸危險的環境中。
技術參數
1、負荷開關的主要技術參數：
| 序號 | 項目 | 單位 | 數值 |
| 1 | 額定電壓 | kV | 12 |
| 2 | 額定頻率 | Hz | 50 |
| 3 | 額定電流 | A | 630 |
| 4 | 額定有功負載開斷電流 | A | 630 |
| 5 | 額定閉環開斷電流 | A | 630 |
| 6 | 5%額定有功負載開斷電流 | A | 31.5 |
| 7 | 額定電纜充電開斷電流 | A | 10 |
| 8 | 額定空載變壓器容量 | kVA | 1250 |
| 9 | 1min工頻耐受電壓：（真空斷口、相間、相對地/隔離斷口） | kV | 42/48 |
| 10 | 雷電沖擊耐受電壓：（真空斷口、相間、相對地/隔離斷口） | kV | 75/85 |
| 11 | 額定短時耐受電流（熱穩定） | kA/S | 20/4 |
| 12 | 額定峰值耐受電流（熱穩定） | kA | 5 |
| 13 | 額定短路關合電流 | kA | 50 |
| 14 | 額定電流開斷次數 | 次 | 10000 |
| 15 | 機械壽命 | 次 | 10000 |
| 16 | 真空滅弧室觸頭允許磨損厚度 | mm | 2 |
| 17 | 手動操作力距 | Nm | ≤200 |
2、組合電器的主要技術參數：
| 序號 | 項目 | 單位 | 數值 |
| 1 | 額定電壓 | kV | 12 |
| 2 | 額定頻率 | Hz | 50 |
| 3 | 熔斷器最大額定電流 | A | 125 |
| 4 | 額定開斷交接電流 | A | 3150 |
| 5 | 熔斷器觸發的開關分閘時間 | ms | 40±5 |
| 6 | 額定短路開斷電流（有效值） | kA | 31.5 |
| 7 | 額定短路關合電流（峰值） | kA | 50 |
| 8 | 1min工頻耐受電壓：（真空斷口、相間、相對地/隔離斷口） | kV | 42/48 |
| 9 | 雷電沖擊耐受電壓：（真空斷口、相間、相對地/隔離斷口） | kV | 75/85 |
| 10 | 熔斷器撞擊器輸出±能量 | J | 2-5 |

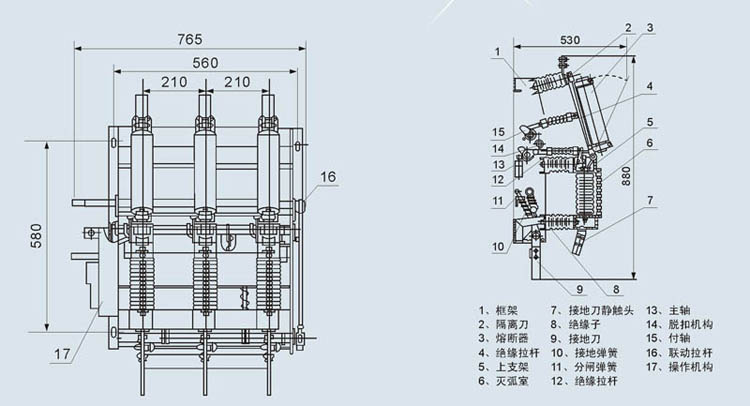

外形及安裝尺寸圖
